電子頻度コンバーター、普遍的なインバーター RS485 WST200 シリーズ
商品の詳細
| 電圧 | 380VAC | PD (W) | 0.75KW への 500KW |
|---|---|---|---|
| フェーズ | 3 段階 | OEM | はい |
| 485 | はい | ||
| ハイライト | 周波数コンバータ,可変周波数インバーター |
||
製品の説明
電子頻度コンバーター、普遍的なインバーター RS485 WST200 シリーズ
WST200 シリーズはさまざまなタイプの誘導のモータ速度制御で広く利用されます普遍的な頻度コンバーターです。 環境の製品信頼性そして適応性を同時に改善するために、国際的な高度のベクトル制御のアルゴリズムを使用して、32 ビットに DSP 高性能基づく、プロダクトはモーター ドライブ制御の高精度、企業の特殊化、機能最適化、より適用範囲が広い適用の顧客の使い易さそして設計をより安定した性能増強します。
主な特長:
（1）設計の二重指定: 重負荷モデル（微細な 150% の負荷 1）および軽い負荷は（微細な 120% の負荷 1）二重指定を、機能相互スイッチ機能コードを使用できます模造します;
（2）、それ以上の革新的な PWN 調節方法を使用して 175 の℃の最高の接合部温度の特徴と結合されるドイツの第四世代の infineon IGBT モジュールの使用は使用を軽減しないで切換えの損失を、作ります 50 の℃の周囲温度のインバーターを、減らします;
（3）進められた独立した送風管の設計は、汚染物質がユーザーの場所の複雑で、悪い環境に区域電子システムを入れることを、高める頻度コンバーターの保護効果を、合わせる、延長する耐用年数の生命を防ぎます; 同時に独立した管は熱放散、便利な顧客の電気熱設計の包みます効果的に制御の問題を解決できます;
（4）小型、サポート設置済み隣り合わせの保存の設置スペース;
（5）ハードウェア導入現在の制限機能は、ハードウェアへのソフトウェアへの現在のポイントに限ったときにインバーターを作ります
モデルは説明し、:
技術変数:
タイプの WST200 シリーズ頻度インバーター（単相 200V クラス）
タイプ |
モーター力 |
（a）線電流 |
出力電流（a） |
60s （a）のための最高の過渡電流 |
|
kW |
HP |
||||
WST200-0R4G-S2 |
0.37 |
0.5 |
5.9 |
2.4 |
3.6 |
WST200-0R75G- S2 |
0.75 |
1 |
10.2 |
4.2 |
6.3 |
WST200-1R5G- S2 |
1.5 |
2 |
17.7 |
7.5 |
11.3 |
WST200-2R2G- S2 |
2.2 |
3 |
23.9 |
10 |
15 |
タイプの WST200 シリーズ頻度インバーター（三相 400V クラス）
タイプ |
G のタイプ（積み過ぎられる） |
P のタイプ（軽い負荷） |
||||||
モーター力（kW） |
（a）線電流 |
定格出力の流れ（a） |
60s （a）のための最高の過渡電流 |
モーター力（kW） |
（a）線電流 |
定格出力の流れ（a） |
60s （a）のための最高の過渡電流 |
|
WST200-0R75G/1R5P-T4 |
0.75 |
3.6 |
2.3 |
3.5 |
1.5 |
6.4 |
4.1 |
4.9 |
WST200-1R5G/2R2P-T4 |
1.5 |
6.4 |
4.1 |
6.2 |
2.2 |
8.7 |
5.5 |
6.6 |
WST200-2R2G/3RP-T4 |
2.2 |
8.7 |
5.5 |
8.3 |
3 |
10.9 |
6.9 |
8.3 |
WST200-4RG/5R5P-T4 |
4 |
14 |
9.4 |
14.1 |
5.5 |
20.7 |
12.6 |
15.1 |
WST200-5R5G/7R5P-T4 |
5.5 |
20.7 |
12.6 |
18.9 |
7.5 |
26.5 |
17 |
20.4 |
WST200-7R5G/11RP-T4 |
7.5 |
26.5 |
17 |
25.5 |
11 |
36.6 |
24.6 |
29.5 |
WST200-11RG/15RP-T4 |
11 |
36.6 |
24.6 |
37 |
15 |
40 |
32 |
38.4 |
WST200-15RG/18R5P-T4 |
15 |
40 |
32 |
48 |
18.5 |
47 |
38 |
45.6 |
WST200-18R5G/22RP-T4 |
18.5 |
47 |
38 |
57 |
22 |
56 |
45 |
54 |
WST200-22RG/30RP-T4 |
22 |
56 |
45 |
68 |
30 |
70 |
60 |
72 |
WST200-30RG/37RP-T4 |
30 |
70 |
60 |
90 |
37 |
80 |
75 |
90 |
WST200-37RG/45RP-T4 |
37 |
80 |
75 |
113 |
45 |
94 |
92 |
110.4 |
WST200-45RG/55RP-T4 |
45 |
94 |
92 |
138 |
55 |
128 |
115 |
138 |
WST200-55RG/75RP-T4 |
55 |
128 |
115 |
173 |
75 |
160 |
150 |
180 |
WST200-75RG/90RP-T4 |
75 |
160 |
150 |
225 |
90 |
190 |
180 |
216 |
WST200-90RG/110RP-T4 |
90 |
190 |
180 |
270 |
110 |
225 |
215 |
258 |
WST200-110RG/132RP-T4 |
110 |
225 |
215 |
323 |
132 |
265 |
260 |
312 |
WST200-132RG/160RP-T4 |
132 |
265 |
260 |
390 |
160 |
310 |
305 |
366 |
WST200-160RG/185RP-T4 |
160 |
310 |
305 |
458 |
185 |
355 |
350 |
420 |
WST200-185RG/200RP-T4 |
185 |
355 |
350 |
525 |
200 |
385 |
380 |
456 |
WST200-200RG/220RP-T4 |
200 |
385 |
380 |
570 |
220 |
430 |
425 |
510 |
WST200-220RG/250RP-T4 |
220 |
430 |
425 |
638 |
250 |
485 |
480 |
576 |
WST200-250RG/280RP-T4 |
250 |
485 |
480 |
720 |
280 |
545 |
530 |
636 |
WST200-280RG/315RP-T4 |
280 |
545 |
530 |
795 |
315 |
610 |
600 |
720 |
WST200-315RG/350RP-T4 |
315 |
610 |
600 |
900 |
350 |
665 |
650 |
780 |
WST200-350RG-T4 |
350 |
665 |
650 |
975 |
350 |
665 |
650 |
780 |
WST200-400RG-T4 |
400 |
785 |
725 |
1088 |
400 |
785 |
725 |
870 |
WST200-500RG-T4 |
500 |
885 |
860 |
1290 |
500 |
885 |
860 |
1032 |
技術仕様
WST200 シリーズ頻度インバーターの技術的な変数
項目 |
指定 |
|
主要
|
評価される電圧および頻度 |
単相 200V クラス: 200V-240V、50Hz/60Hz |
3 段階 400V のクラス: 380V-480V、50Hz/60Hz |
||
変更の正当な価値 |
電圧: 380V-15% | 480V+10%; 頻度: ±15% |
|
主要な出力 |
出力電圧 |
入力電圧への最大出力の電圧同輩 |
出力頻度 |
0.5 Hz から 400 の Hz |
|
積み過ぎ容量 |
60s のための定格出力の流れの 150%、2s のための定格出力の流れの 200% 年 |
|
性能を制御して下さい |
調節モード |
3 段階 PWM、2フェーズ PWM |
制御モード |
一定したトルクのための V/f 制御、二次負荷のための V/f 制御、省エネ ページ（開いたループ制御）のないベクトル制御 |
|
動かされた命令の設定方法 |
外ターミナル、キーボードのパネルまたはシリアル通信 |
|
速度コマンドの設定方法 |
アナログの設定、キーボード、シリアル通信、外的なターミナルからのアップ/ダウン速度の設定 |
|
速度の設定の決断 |
キーボード: 0.1 Hz |
|
アナログの設定: 0.05/50Hz （10bit）
|
||
速度制御の精密 |
V/f 制御: ±2% |
|
ページ（開いたループ制御）のないベクトル制御: ±0.2% |
||
速度制御の範囲 |
V/f 制御 1:40 |
|
ページ（開いたループ制御）の 1:200 のないベクトル制御 |
||
加速および減速
|
0-3200.0s |
|
切換えの頻度 |
1.5 kHz | 接合部温度に従う 12 の kHz は、自動的に転換の頻度を減らします |
|
アナログ入力 |
数 |
2 つの方法: AI1、AI2 |
タイプ |
DC 電圧か DC の流れ |
|
最高の入力範囲 |
AI1: 5VDC への 0、10VDC への 0、受け入れられる 20mA DC への 0/4
|
|
アナログ出力 |
数 |
1 つの方法: AO1 |
タイプ |
DC 電圧か DC の流れ |
|
最高の入力範囲 |
出力される電圧: 10V への 0、現在の出力: 20mA への 0/4 |
|
論理の入力 |
数 |
0.75kw-11kW: LI1、LI2、LI3、LI4、AI1、AI2
|
タイプ |
源か流し |
|
最高の入力範囲 |
0-24VDC |
|
項目 |
指定 |
|
論理の出力 |
数 |
0.75kW-11kW: パルス信号の出力（LO-CLO）、リレーは 1 つを出力しました（T1A、T1B、T1C）
|
パルス信号の出力 |
OC の出力頻度、現在の出力、ect 他の機能 |
|
リレー出力 |
接触無しおよび NC の接触を含む RA-RB-RC、
|
|
シリアル通信インターフェイス |
RS485 インターフェイスは Modbus の議定書を支えます。 |
|
表示 |
4桁 LED のデジタル表示装置 |
等を置く頻度設定、出力頻度、欠陥コードおよび変数の表示のため。 |
環境 |
標準 |
WST200 シリーズ頻度インバーターの開発は制御装置、特に IEC/EN61800-5-1 および IEC/EN61800-3 のための厳密な国際規格そして関連した推薦された IEC および EN の標準に続きます。 |
高度 |
高度が 1000m またはの下にである時不必要な軽減（高度で必要な軽減高くより 1000m の） |
|
包囲された環境 |
0.75kW-11kW: -10 の信頼できる操作 | 軽減しないで 50°C。 上の保護カバーがはずされるとき、環境の温度は +50 °C.高い場合もあります。 +50 °C の上で、流れは温度の 1 つの °C の各上昇のための 2.2% によって落ちます。 15kW-500kW: -10 の信頼できる操作 | 軽減しないで 40°C。
|
|
湿気 |
5 時の凝縮させた水か滴り無し | IEC60068-2-3 に従って 95%、 |
|
衝撃強度 |
IEC/EN60068-2-27 に従う連続的な 11ms のための 15gn、 |
|
最高の公害防止容量 |
IEC/EN61800-5-1 に従うクラス 2、 |
|
構造 |
保護レベル |
上: IP41 （保護トップ・カバーを取除くことなしで）。 他の部品: IP20 |
冷却方法 |
強制風の冷却 |
|
設置方法 |
壁に取り付けられた |
|

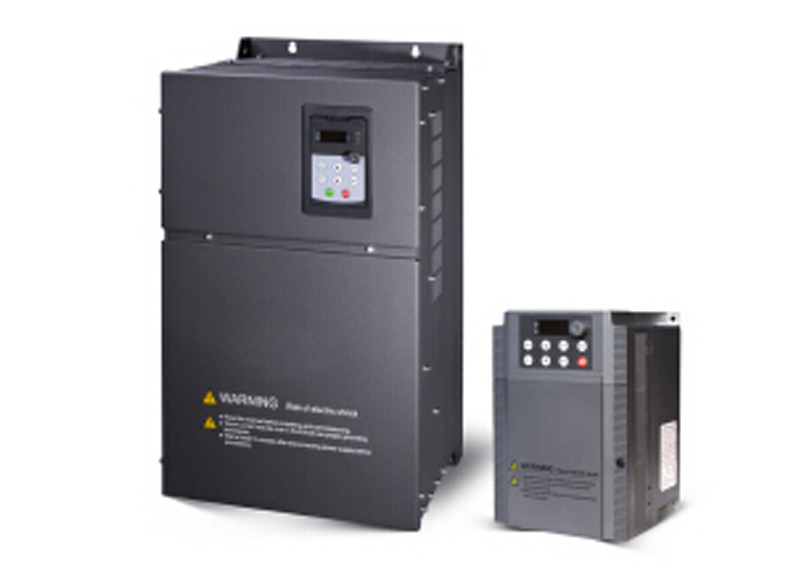

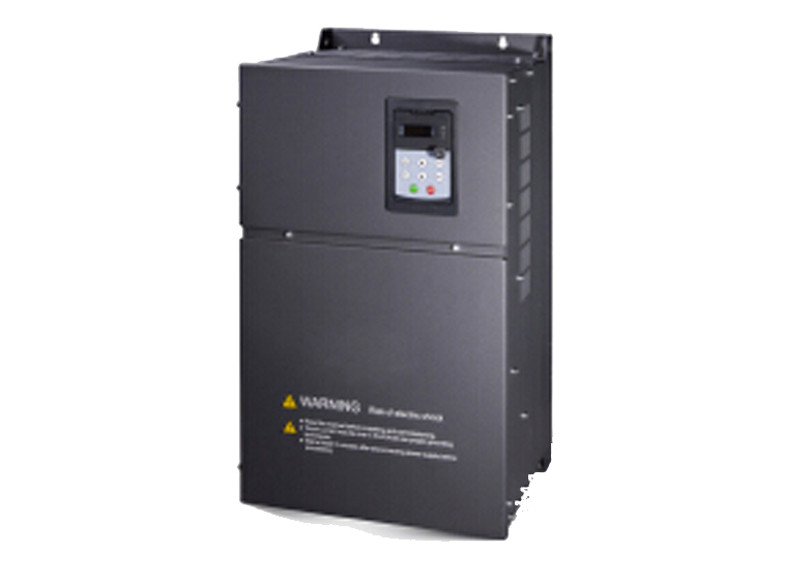

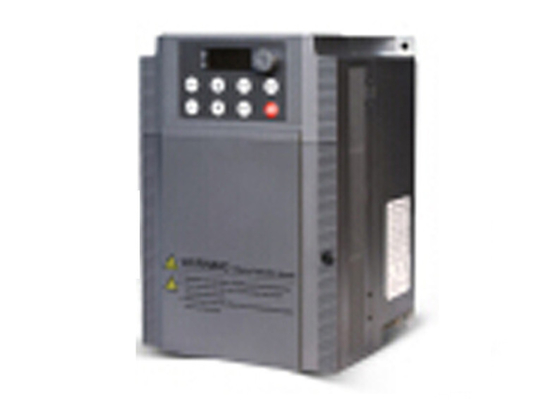

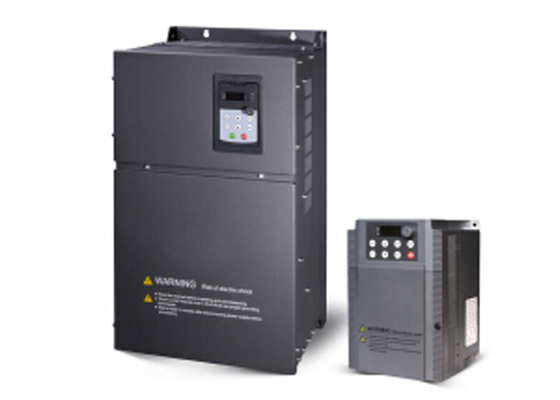

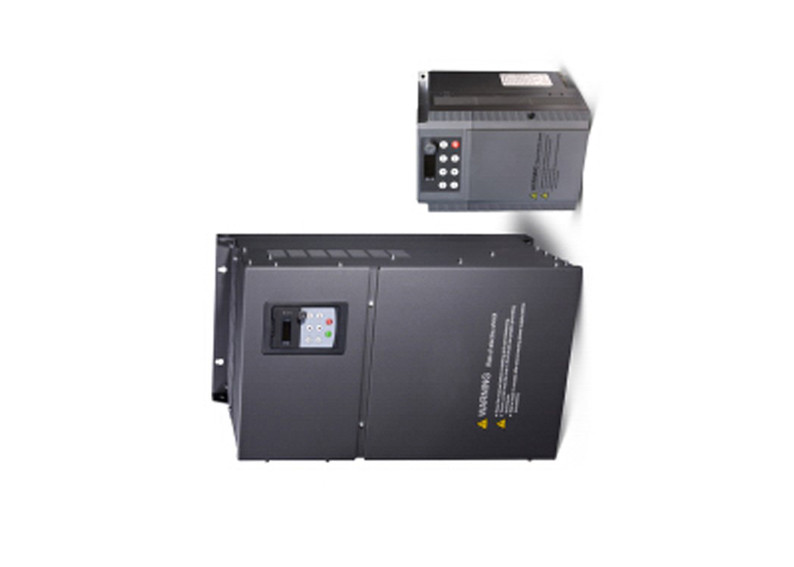

プロダクト映像:
