NS のシリーズによって形成される場合の調節可能な遮断器の漏出保護
商品の詳細
| 素材 | プラスチック | 極 | 3P、4P |
|---|---|---|---|
| 現在の | 12.5A から 1600A への | 周波数 | 50/60HZ |
| OEM | はい | ||
| ハイライト | mccb の遮断器,形成された場合の遮断器 |
||
製品の説明
NS のシリーズによって形成される場合の調節可能な遮断器の漏出保護
NS のシリーズによって形成される場合の遮断器はインターナショナルによって進められる設計を採用するブレーカ、成長するべき製造の技術の 1 つです。 評価される絶縁の電圧は AC 50Hz （60Hz）、評価される定常電圧 690V のために適した 750V またはそれ以下にで、評価された働く流れは 12.5A to1250A 回路のそして使用される電気エネルギーの分配でであり、overload&under の電圧から current& 装置を、回路の breakerwith によって評価されるフレーム現在の 400A またはそれ以下に保護する、IEC60947-2 標準に mousecage モーターの非頻繁な開始で通常状態の非頻繁な破損はことができま、プロダクト合致します使用する積み過ぎからモーターを、短絡の &undervoltage 保護する働くことの間に壊れます。
技術的な変数
2. 主要な技術仕様
電子解放
NS 22SE: NS-100160250 のための低電圧の配電網の保護
1. 調節可能な境界との積み過ぎの保護
2.調節可能な境界との短絡の保護
3.負荷徴候: Ir の設定の境界の 90% のライト;
105% の点滅または Ir の設定の境界の多く
NS 23SE: NS-400630 のための低電圧の配電網の保護
1. 調節可能な境界との積み過ぎの保護
2.調節可能な境界との短絡の保護
3.負荷徴候: Ir の設定の境界の 90% のライト;
105% の点滅または Ir の設定の境界の多く
NS 53UE: NS-400630 のための低電圧の配電網の保護
1. IEC60947-2 によって定義される調節可能な境界との積み過ぎの保護、
2.調節可能な境界との短絡の保護
3.即時の短絡の保護
4.調節可能な境界との地絡の保護
5.負荷徴候: Ir の設定の境界の 90% のライト;
点滅します Ir の設定の境界より多く
6.欠陥の徴候
LEDs はつまずきを引き起こした欠陥のタイプを示します
積み過ぎ（LT の保護）または異常な構成の温度（>Ir）;
ショートさせて下さい（ST か即時の保護） （>Im）;
（地絡の保護選択があれば）地絡（Ig）;
地絡の保護選択があればマイクロプロセッサ機能不全（（>Ir）および（>Im） LEDs は（Ig） LEDs と、続きます）
電池式。 予備の電池はアダプター箱で供給されます。 欠陥が起こる時、欠陥、約 10 分のライトのタイプを示す LED。 しかし情報は記憶で貯えられます。 LED はテスト押しボタンを押すことによって照らすことができます。 LED は自動的に消え、遮断器が再調節されるとき記憶は取り除かれます。
NS 43ME: NS-400630 のためのモーターの保護
1. IEC60947-4 （2）軽快なクラス 10A によって定義される調節可能な境界との積み過ぎの保護、10 および 20 の
2.調節可能な境界との短絡の保護（6… 13xIr）
3.段階の失敗の保護（作り付けの電子解放: IEC60947-4.1 によって定義されるように不均衡な単相 currentat を 40% および多くより） （軽快なタイム・ディレイ 4s ¡ À10%）、作動させます
4.負荷徴候: 点滅します Ir の設定の境界より多く
5.欠陥の徴候
LEDs はつまずきを引き起こした欠陥のタイプを示します
積み過ぎ（LT の保護）または異常な構成の温度（>Ir）;
ショートさせて下さい（ST か即時の保護） （>Im）;
失敗（右の LED）を段階的に行なって下さい;
マイクロプロセッサ機能不全（（>Ir） （>Im）および段階の失敗 LEDs すべて続きます）
電池式。 予備の電池はアダプター箱で供給されます。 欠陥が起こる時、LEDindicating 欠陥、約 10 分のライトのタイプ。 しかし情報は貯えられた inmemory です。 LED はテスト押しボタンを押すことによって照らすことができます。 遮断器が再調節されるとき LED の automaticallygoes および記憶は取り除かれます。
4. 付属品
回転式ハンドル
直接回転式ハンドル
保護のある程度: IP40
機能:
1）分離のための適合性
2） 3 つの位置の徴候 0 の（） I （）およびつまずかせる
3）は「押しできます旅行なし」をボタンをつまずかせるために押します
4）可視性のおよび旅行の単位の設定へのアクセス
5）遮断器は 1 つから 3 つの南京錠、直径 5 に 8mm はによってオフの位置で締めることができます（供給されなくて）
延長回転式ハンドル
保護のある程度: IP55
機能:
1）分離のための適合性
2） 3 つの位置の徴候 0 の（） I （）およびつまずかせる
3）ドアが開いている場合の可視性のおよび旅行の単位の設定へのアクセス
4）遮断器がついている時防がれるドアの入り口
5）遮断器は 1 つから 3 つの南京錠、直径 5 に 8mm によってオフの位置で締めることができます（供給されない）。錠は配電盤のドアの開始を防ぎます
5.Installation
遮断器は特徴の軽減しないで背部に縦、水平にまたはきっかり取付けられるかもしれません。
6.Fix
柵に取付ける裏地板に取付けます
7.Connection
フロント・パネルの関係、黒いパネルの関係、差込式関係
8.輪郭および設置次元
|
タイプ |
ポーランド人数 |
評価される絶縁の電圧（V） |
評価される操作電圧（V） |
380/415V で容量 Icu （KA）を壊す評価される最終的な短絡 |
評価される servies はショートさせます壊すことを 380/415V （KA）で容量 IC を |
操作の性能 |
利用の部門 |
|
|
を離れて |
||||||||
|

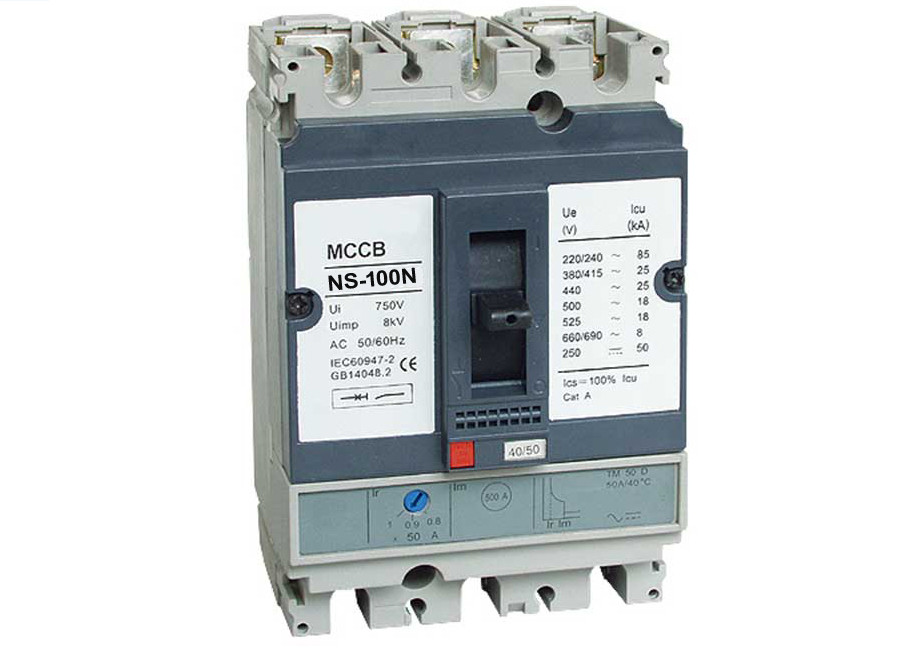

NS-100N |
3、4pole |
750 |
690 以下に |
25 |
25 |
1500 |
8500 |
A |
|
NS-100H |
70 |
70 |
||||||
|
NS-100L |
150 |
150 |
||||||
|
NS-160N |
36 |
36 |
1000 |
7000 |
||||
|
NS-160H |
70 |
70 |
||||||
|
NS-160L |
150 |
150 |
||||||
|

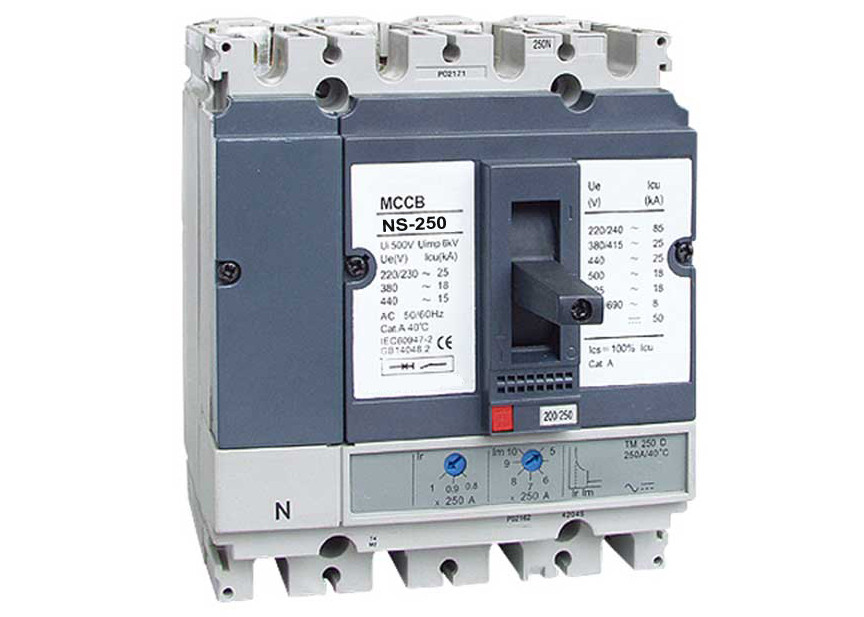

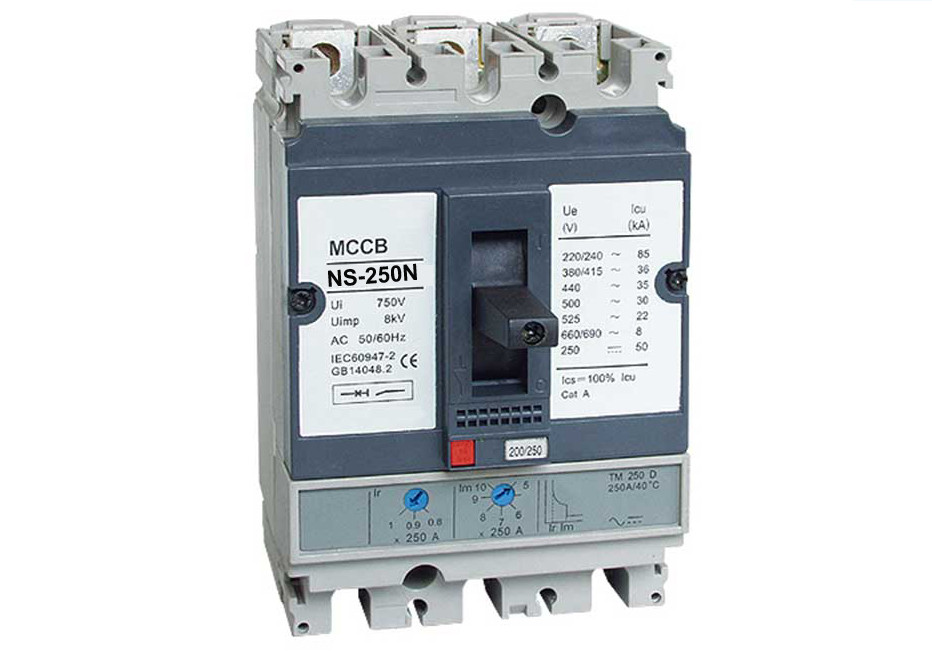

NS-250N |
36 |
36 |
1000 |
7000 |
||||
|
AM2-250H |
70 |
70 |
||||||
|
NS-250L |
150 |
150 |
||||||
|

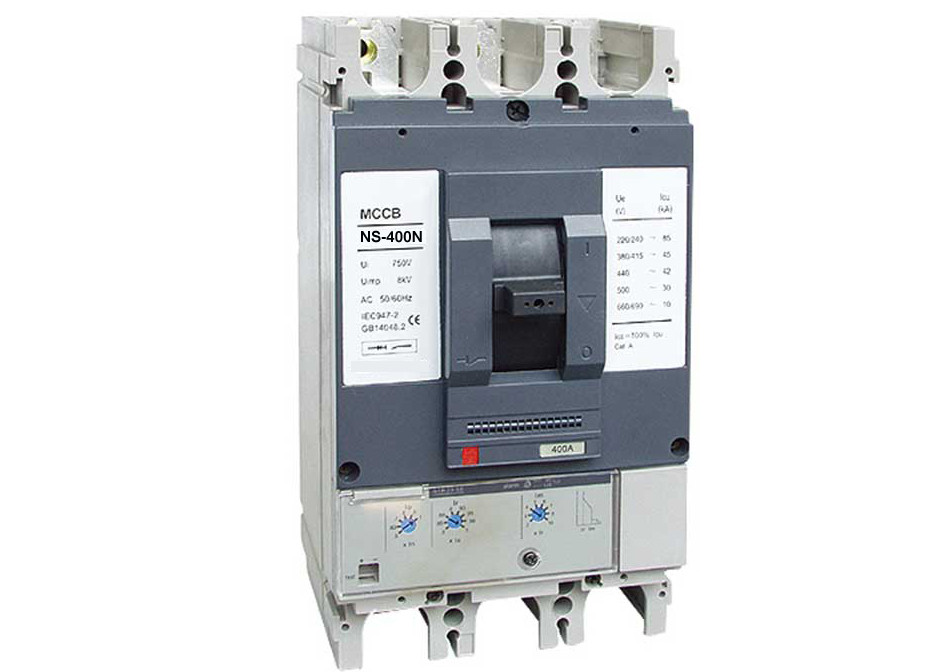

NS-400N |
45 |
45 |
1000 |
4000 |
||||
|
NS-400H |
70 |
70 |
||||||
|
NS-400L |
150 |
150 |
||||||
|

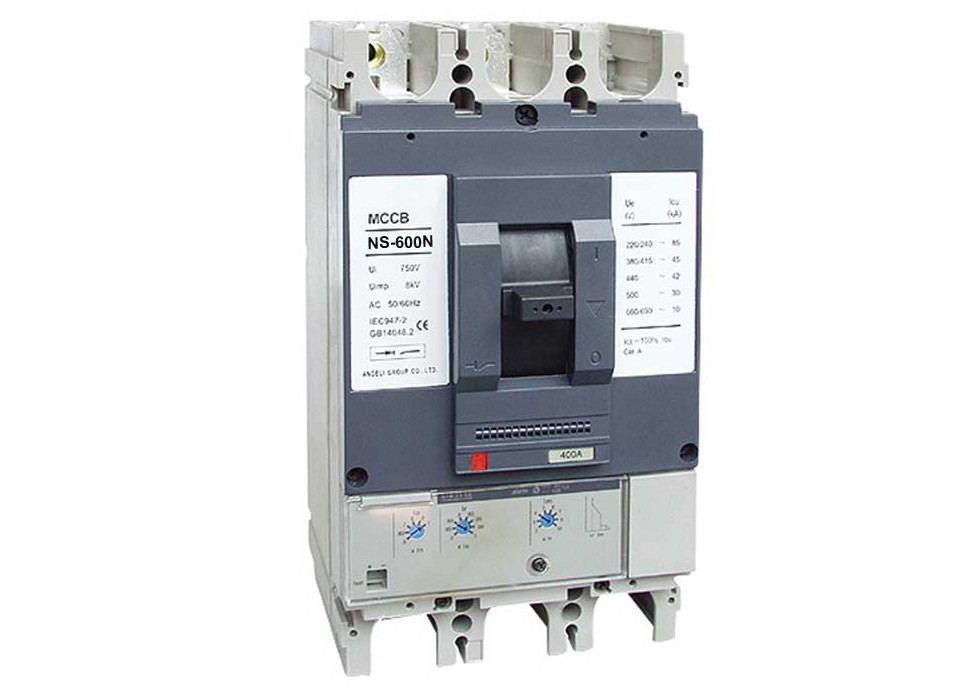

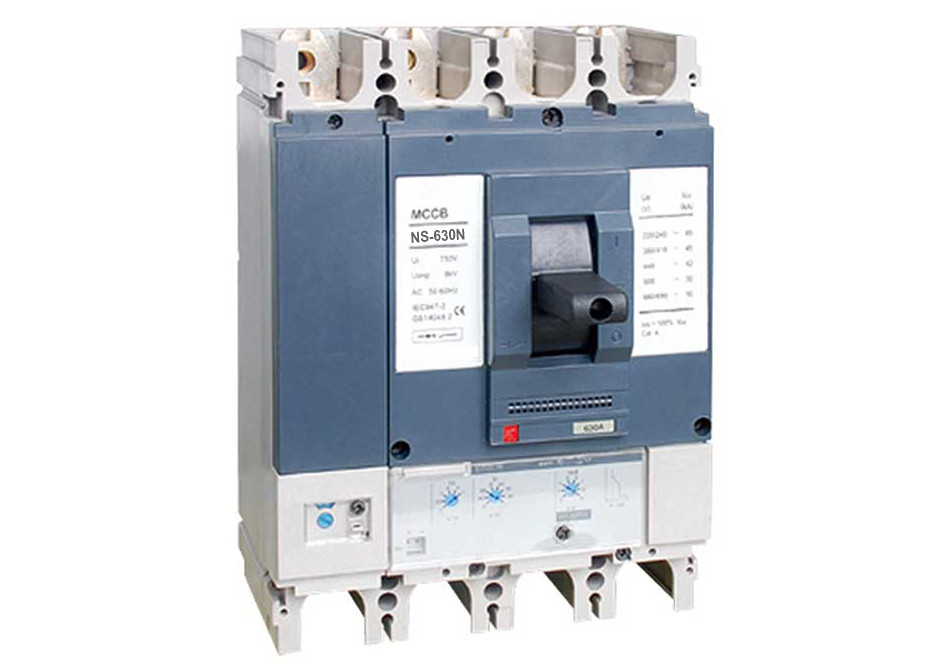

NS-630N |
45 |
45 |
1000 |
4000 |
||||
|
NS-630H |
70 |
70 |
||||||
|
NS-630L |
150 |
150 |
||||||
|
NS-1250N |
3 棒 |
50 |
37.5 |
1000 |
4000 |
|||
|

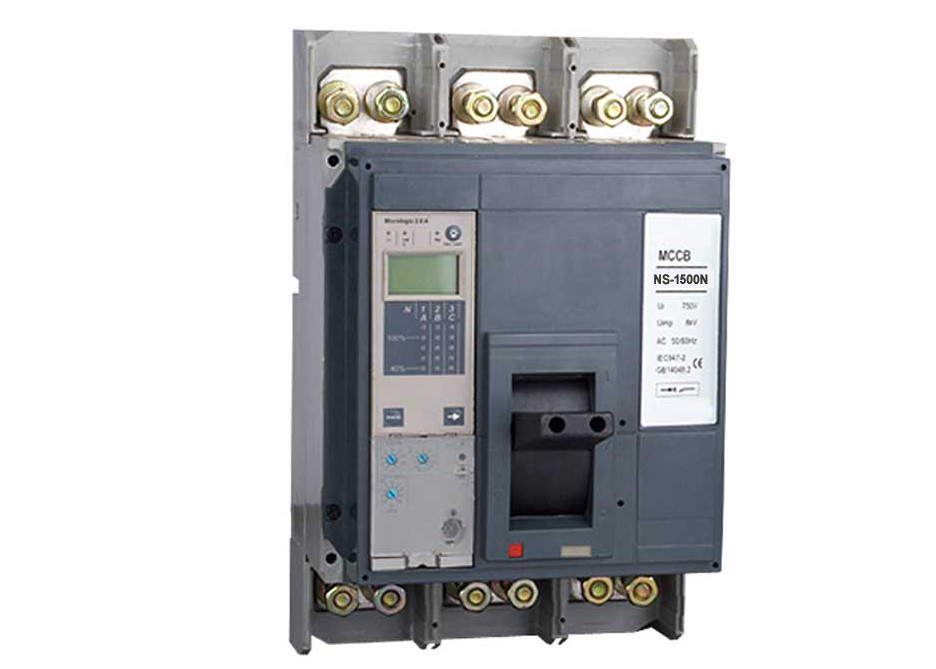

NS-1600N |
50 |
37.5 |
||||||
注: 1。 N 棒のブレーカに保護があり他の 3 本の棒と閉まり、開きます。
2。 NS-400/630 のための熱磁気のタイプに 4 本の棒がありません。
3 つの旅行の単位の主要な技術的な変数
熱磁気解放
|
タイプ |
評価される currentIn （A） |
ノート |
|
NS-100 |
12.5、16,20,25,32,40,50,63,80,100 |
調節可能な Tadjustable （0.8~1In） M （5~10In） |
|
NS-160 |
16,20,25,32,40,50,63,80,100,125,160 |
|
|
NS-250 |
160,180,200,225,250 |
|
|
NS-400 |
315,350,400 |
|
|
NS-630 |
400,500,630 |
|
|
NS-1250 |
800,1000,1250 |
固定される Tadjustable （0.8~1In） M |
|
NS-1600 |
1000,1250,1600 |
電子解放
NS 22SE: NS-100160250 のための低電圧の配電網の保護
1. 調節可能な境界との積み過ぎの保護
2.調節可能な境界との短絡の保護
3.負荷徴候: Ir の設定の境界の 90% のライト;
105% の点滅または Ir の設定の境界の多く
|
タイプ |
評価される流れ（A） |
ノート |
|
NS-100 |
40,100 |
Ir=0.4~1×In （セット調節可能な 48） |
|
NS-160 |
40,100,160 |
|
|
NS-250 |
40,100,160,250 |
NS 22ME: NS-100160250 のためのモーターの保護
1. IEC60947-4 （2）の軽快なクラス 10 によって定義される調節可能な境界との積み過ぎの保護、
2.固定境界（13xIr）との短絡の保護
3.段階の失敗の保護（3.5s-6s 間でタイム・ディレイつまずき）
4.負荷徴候: 暗闇より少し Ir の設定の境界のより 105%;
105% の点滅または Ir の設定の境界の多く
|
タイプ |
評価される流れ（A） |
ノート |
|
NS-100 |
40,50,80,100 |
Ir=0.6-0.63-0.67-0.71-0.75-0.80-0.85-0.90-0.95-1×In |
|
NS-160 |
40,50,80,100,150 |
|
|
NS-250 |
40,50,80,100,150,220 |
NS 23SE: NS-400630 のための低電圧の配電網の保護
1. 調節可能な境界との積み過ぎの保護
2.調節可能な境界との短絡の保護
3.負荷徴候: Ir の設定の境界の 90% のライト;
105% の点滅または Ir の設定の境界の多く
|
タイプ |
評価される流れ（A） |
ノート |
|
NS-400 |
400 |
Ir=0.4~1×In （セット調節可能な 48） |
|
NS-630 |
630 |
NS 53UE: NS-400630 のための低電圧の配電網の保護
1. IEC60947-2 によって定義される調節可能な境界との積み過ぎの保護、
2.調節可能な境界との短絡の保護
3.即時の短絡の保護
4.調節可能な境界との地絡の保護
5.負荷徴候: Ir の設定の境界の 90% のライト;
点滅します Ir の設定の境界より多く
6.欠陥の徴候
LEDs はつまずきを引き起こした欠陥のタイプを示します
積み過ぎ（LT の保護）または異常な構成の温度（>Ir）;
ショートさせて下さい（ST か即時の保護） （>Im）;
（地絡の保護選択があれば）地絡（Ig）;
地絡の保護選択があればマイクロプロセッサ機能不全（（>Ir）および（>Im） LEDs は（Ig） LEDs と、続きます）
電池式。 予備の電池はアダプター箱で供給されます。 欠陥が起こる時、欠陥、約 10 分のライトのタイプを示す LED。 しかし情報は記憶で貯えられます。 LED はテスト押しボタンを押すことによって照らすことができます。 LED は自動的に消え、遮断器が再調節されるとき記憶は取り除かれます。
|
タイプ |
評価される流れ（A） |
ノート |
|
NS-400 |
400 |
Ir=0.4~1×In （セット調節可能な 48） |
|
NS-630 |
630 |
NS 43ME: NS-400630 のためのモーターの保護
1. IEC60947-4 （2）軽快なクラス 10A によって定義される調節可能な境界との積み過ぎの保護、10 および 20 の
2.調節可能な境界との短絡の保護（6… 13xIr）
3.段階の失敗の保護（作り付けの電子解放: IEC60947-4.1 によって定義されるように不均衡な単相 currentat を 40% および多くより） （軽快なタイム・ディレイ 4s ¡ À10%）、作動させます
4.負荷徴候: 点滅します Ir の設定の境界より多く
5.欠陥の徴候
LEDs はつまずきを引き起こした欠陥のタイプを示します
積み過ぎ（LT の保護）または異常な構成の温度（>Ir）;
ショートさせて下さい（ST か即時の保護） （>Im）;
失敗（右の LED）を段階的に行なって下さい;
マイクロプロセッサ機能不全（（>Ir） （>Im）および段階の失敗 LEDs すべて続きます）
電池式。 予備の電池はアダプター箱で供給されます。 欠陥が起こる時、LEDindicating 欠陥、約 10 分のライトのタイプ。 しかし情報は貯えられた inmemory です。 LED はテスト押しボタンを押すことによって照らすことができます。 遮断器が再調節されるとき LED の automaticallygoes および記憶は取り除かれます。
|
タイプ |
評価される流れ（A） |
ノート |
|
NS-400 |
400 |
Ir=0.4~1×In （セット調節可能な 48） |
|
NS-630 |
630 |
4. 付属品
|
付属品 |
評価される操作電圧 |
消費 |
タイプのため |
|
|
積み込み |
シール |
|||
|
分路解放（MX） |
24V |
<10va> |
<5va> |
AM2-100~630 |
|
以下Voltagerelease （国連） |
220/230V |
<10va> |
<5va> |
|
|
付属品 |
評価される操作電圧 |
消費 |
タイプのため |
|
|
AC12 |
AC15 |
|||
|
補助接触（の） |
380/400V |
6 |
3 |
AM2-100~630 |
|
警報接触（AL） |
380/400V |
6 |
3 |
|
回転式ハンドル
直接回転式ハンドル
保護のある程度: IP40
機能:
1）分離のための適合性
2） 3 つの位置の徴候 0 の（） I （）およびつまずかせる
3）は「押しできます旅行なし」をボタンをつまずかせるために押します
4）可視性のおよび旅行の単位の設定へのアクセス
5）遮断器は 1 つから 3 つの南京錠、直径 5 に 8mm はによってオフの位置で締めることができます（供給されなくて）
延長回転式ハンドル
保護のある程度: IP55
機能:
1）分離のための適合性
2） 3 つの位置の徴候 0 の（） I （）およびつまずかせる
3）ドアが開いている場合の可視性のおよび旅行の単位の設定へのアクセス
4）遮断器がついている時防がれるドアの入り口
5）遮断器は 1 つから 3 つの南京錠、直径 5 に 8mm によってオフの位置で締めることができます（供給されない）。錠は配電盤のドアの開始を防ぎます
5.Installation
遮断器は特徴の軽減しないで背部に縦、水平にまたはきっかり取付けられるかもしれません。
6.Fix
柵に取付ける裏地板に取付けます
7.Connection
フロント・パネルの関係、黒いパネルの関係、差込式関係
8.輪郭および設置次元
|
|
|
|
|
|
| NS-100~630 |
|
mm |
C |
C1 |
C2 |
C3 |
G |
G1 |
G4 |
G5 |
H |
H1 |
H2 |
|
NS 100/160/250N/H/L |
29 |
76 |
54 |
108 |
62.5 |
125 |
70 |
140 |
80.5 |
161 |
94 |
|
NS 400/630N/H/L |
41.5 |
116 |
92.5 |
184 |
100 |
200 |
113.5 |
227 |
127.5 |
255 |
142.5 |
| mm | H3 | H4 | H5 | H6 | H7 | K | K1 | K2 | L | L1 | L2 | P1 | P2 | P4 | P5 |
| NS 100/160/250N/H/L | 188 | 160.5 | 321 | 178.5 | 357 | 17.5 | 35 | 70 | 52.5 | 105 | 140 | 81 | 86 | 111* | 83 |
| NS 400/630N/H/L | 285 | 240 | 480 | 237 | 474 | 22.5 | 45 | 90 | 70 | 140 | 185 | 95.5 | 110 | 168 | 107 |
|
mm |
P6 |
R |
R1 |
R2 |
R4 |
R5 |
φT |
φT4 |
（Ue） |
|
NS 100/160/250N/H/L |
88 |
14.5 |
29 |
54 |
108 |
143 |
6 |
22 |
≤32 |
|
NS 400/630N/H/L |
112 |
31.5 |
63 |
71.5 |
143 |
188 |
6 |
32 |
≤32 |
